焦作市青林陶瓷有限公司

新的一年，讓我們一起，無問西東，向陽而生；不負雨露，花開有期！2024年，焦作青林陶瓷有限公司恭祝每一位朋友：龍行龘龘前程朤朤生活??事業燚燚

發布時間：2024-02-21

心情的顏色是活潑熱情的紅色、充滿活力的綠色、**艷麗的黃色。好吧，用這些顏色作為心情寫生活，不要讓它變成灰色...任何萬物都千變萬化的，那么那你知道防腐建筑行業地面所使用的瓷磚到底是所謂的什么么？今天就跟著小編的腳步我們來一步一步的了解一下吧，這款瓷磚它耐酸堿防腐蝕，并且性能和適用領域也是相當廣泛的，例如鋼鐵 煤炭 化工 紡織 食品等等是很受歡迎的，那么關于它的組成你知道么？石英 長石 二氧化硅呢是他的主要組成部分，這樣的核心骨使得我們的耐酸磚耐磨抗壓抗寒能力特別強，而且呢使用的年代也是特別的長久。耐酸磚呢很多人都問有沒有特殊的顏色呢？那么現在我是鄭重的告訴大家耐酸磚本身的顏色為灰白色，也就是大家所說的象牙色，因為天然的礦物質原材料是沒有任何的顏色的，如果在其本身加上顏色的話，就會影響耐酸磚的使用效果和它本身的作用。焦作市青林陶瓷有限公司生產的耐酸瓷板是一種新型耐酸磚，耐酸堿度高達百分之99% 。在被保護基體接觸腐蝕性介質之前，這種新型的耐酸磚防腐蝕結構更有效阻擋腐蝕性介質對被保護基體的穿透性滲漏性腐蝕，從而使新型耐酸磚面層形成的防腐蝕結構，不但能發揮耐酸(或耐酸耐溫)磚個體防腐性并且性能強的特點。

發布時間：2023-11-28

環氧隔離層施工措施和方法：1、表面處理后應盡快進行玻璃鋼隔離層的施工，刷隔離層底涂料。刷涂時如有缺陷嚴重的部位，應先用膩子把基層面抹平，然后涂刷隔離層底漆。2、施工場地溫度一般不低于20℃，濕度不大于80%，以利于玻璃鋼的成型和固化。3、膠液的配制：根據天氣情況可以適當的增加或者減少相對應的材料。4、配制膠泥的容器、攪拌器等工具應保持清潔、干燥、無油污。5、應按材料生產廠家使用所規定的配比及工藝要求配制膠料。6、取定量的環氧樹脂加入適量的固化劑、促進劑，并迅速攪拌均勻。在30min～40min內用完，嚴禁將已初步膠凝的膠料加入稀釋劑后繼續使用。7、玻璃纖維及其制品(布、帶、氈)在施工之前，所用玻璃布不能受潮和污染。在貼襯之前進行必要的剪裁，凡是潮布、霉布、污染布等不合格布，不能使用，以保證施工質量。8、涂刷底漆  底漆要求與基層粘接力強。涂刷1層。9、貼襯玻璃布先在基層表面貼襯部位刷涂一層配好的膠液，涂刷膠液應均勻、仔細、迅速，要防止漏刷。一般玻璃布貼襯的順序可與流體方向相反，從上到下、先左后右。10、貼襯玻璃布時不要拉得太緊，使玻璃布基本上平直即可，兩邊不得有歪斜現象。貼襯平整后，應立即毛刷、刮板或壓輥滾壓，均勻的刮平、壓實，從布的中間位置向兩邊趕出氣泡，貼襯玻璃布必須做到貼實、無氣泡和無褶皺。11、 玻璃布一定要被膠液浸透，布的上下左右之間，一般搭接不小于30mm，各層搭縫應互相錯開，不得重疊。圓角處應把玻璃布剪開，圓口翻邊處也應將玻璃布剪開，然后翻貼于翻邊上。12、 當一層玻璃布貼妥后，涂刷1層膠液，要求薄而均勻，仔細檢查隔離層表面的毛刺、氣泡等。其后貼2、3層玻璃布時操作同一層，但每一層玻璃布的貼襯，應在前一層玻璃布表面的毛刺、突邊、氣泡整修檢查合格后，方可繼續進行玻璃布粘貼。13、環氧隔離層完工后，隔離層需常溫或加溫固化，常溫固化時間不得少6d。

發布時間：2023-06-09

土建基礎要求：1．1基層必須堅固、密實；強度必須進行檢測并應符合設計要求。嚴禁有地下水滲漏、不均勻沉陷。不得起砂、脫殼、裂縫、蜂窩麻面等現象。1．2基層表面應平整，特起的水泥疙瘩和露出的鋼筋頭應打磨平整。1．3基層必須干燥，含水率不應大于8%；1．4承重及結構件等重要混凝土澆筑宜采用大型清水模板一次制成。當采用鋼模板時，選用的脫模劑不應污染基層。1．5經過養護的基層表面，不得有白色析出物。1．6 凡穿過防腐蝕層的管道、套管、預留孔、預埋件，均應預先埋置或留設。1．7整體防腐蝕構造基層不宜做找平處理。當必須進行找平時，處理方法應適合下列規定：1 當采用細石混凝土找平時，強度等級不應小于C20，厚度不應小于30mm。2 當基層必須用水泥砂漿找平時，應先涂一層混凝土界面處理劑，再按設計厚度找平?！　?/p>

發布時間：2023-05-26

耐酸磚的化學成分成分               含量%        成分              含量% siO2 (石英)         60-70         MgO (氧化鎂)       0.1-0.8 al2O3(三氧二鋁)    20-30         Na2O(氧化鈉)        0.5-3 FeO  (氧化亞鐵)    0.5-3         K2O(氧化鉀)         1.5-2 CaO  (氧化鈣)      0.3-1

發布時間：2023-04-21

         青林陶瓷生產的環氧膠泥耐酸耐堿耐清水，耐溫80攝氏度左右，短期上90攝氏度也可以，長期不行。

發布時間：2023-03-29

焦作市青林陶瓷公司生產的環氧膠泥耐酸耐堿耐清水，耐溫80攝氏度，短期上90攝氏度也行，長期不行。環氧膠泥是由環氧樹脂+固化劑+稀釋劑+環氧粉組成的。

發布時間：2023-03-24

   青林耐酸磚以優異的防腐性能，且耐壓、耐磨、易清洗、耐酸堿于一體。具有自然清新、質樸大方、觸感舒適、高雅華貴，外型美觀等特點，是眾多企業理想的選擇。并已出口多個國家，在國際市場上贏得了良好的口碑。公司生產的耐酸磚部分理化指標已超出國家標準，吸水率達到令人難以置信的0.026%質量標準，是理想的工業專用產品。

發布時間：2023-03-17

 耐酸瓷磚的主要成分是二氧化硅,它在高溫焙燒下形成大量的多鋁紅柱石,這是一種耐酸性能很高的物質.由于耐酸磚結構緊密,吸水率小,所以在常溫下也可耐任何濃度的堿性介質,但不耐溫度高的熔融堿。耐酸磚含有二氧化硅70%以上,經燒結而成,在化學工業中多應用于砌酸溝、酸井、貯酸庫及載酸大的受沖擊地面。

發布時間：2023-03-15

1、化學工業：反應塔、冷卻塔、蒸餾塔。2、化肥工業：脫炭塔、脫SiF4、脫HF、脫氨塔等。3、鋼鐵工業：酸洗廢氣處理塔、鹽酸回收塔、Co2氣體塔等。4、環保工業：污水過濾、凈水衛生等。5、金屬工業：鹽酸、硫酸、絡酸氣體霧沫洗滌塔。6、有色金屬：各種工業煤氣，廢氣處理裝置。7、電子工業：半導體及其它生產工序的廢氣處理裝置。工業陶瓷產品具有耐酸度高，機械性能強，吸水率低等特性，是硫酸廠、化工廠、化肥廠、煤氣公司、維尼龍、染料、化纖、制藥等必不可少的防腐材料，是老廠挖潛，新廠建設，降低生產成本，提高經濟效益的理想產品。

發布時間：2023-03-10

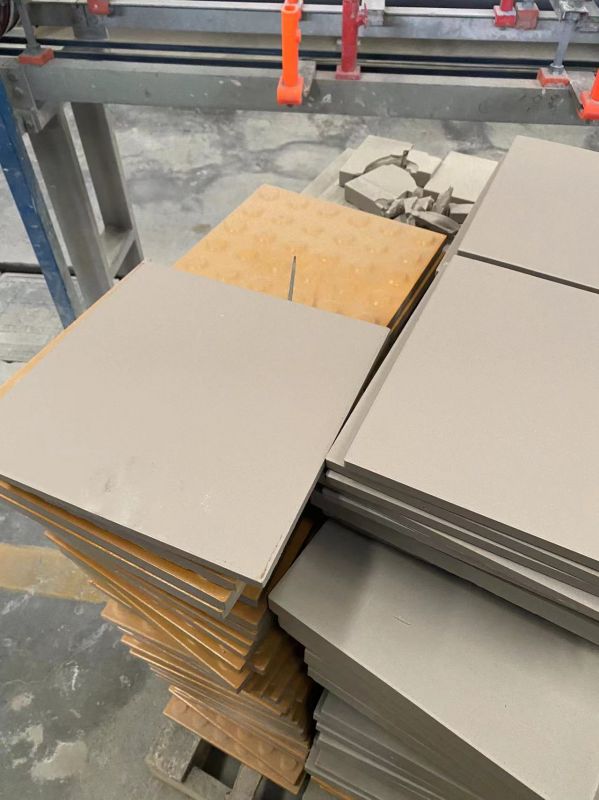

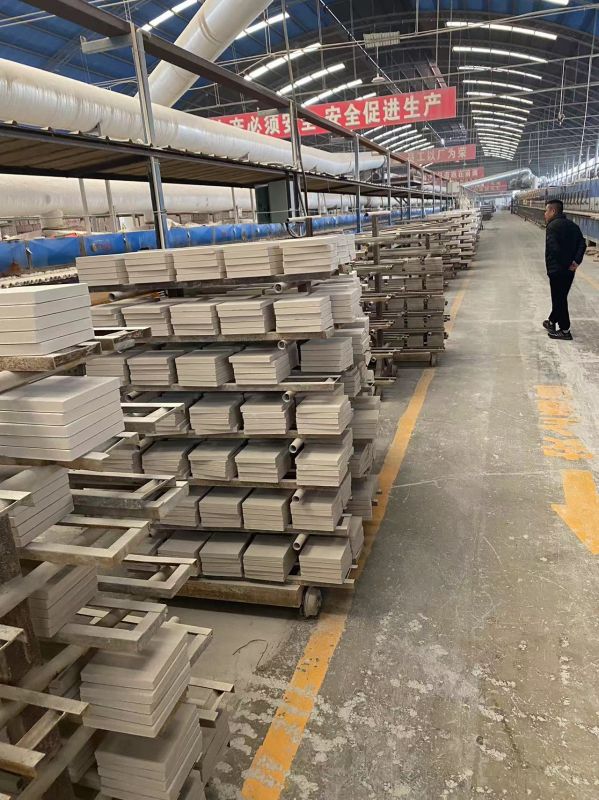

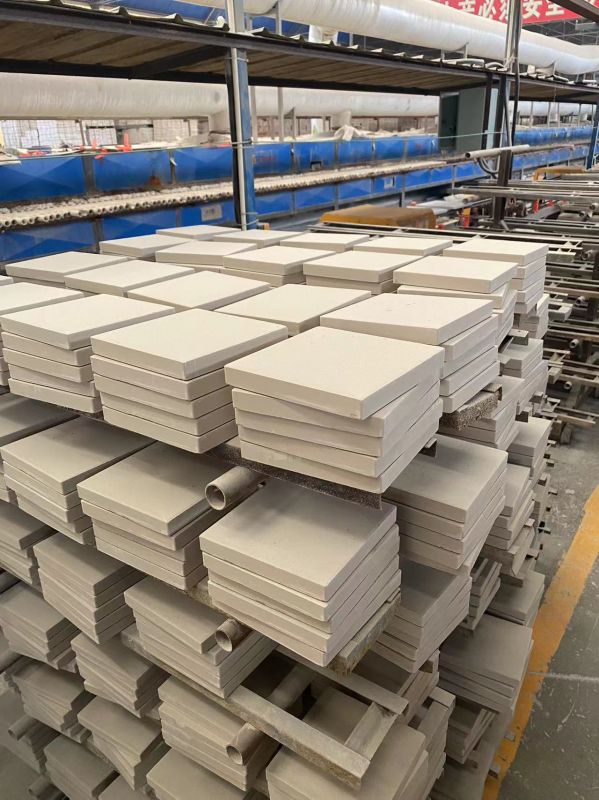

　　焦作市青林陶瓷有限公司，是一家以生產耐酸磚、耐酸瓷板、耐酸膠泥、耐酸耐磨磚為主的企業，該公司位于世界地質公園云臺山腳下，占地43158㎡，公司員工280人，各類技術人員30人,其中高工7人,工程師5人。公司采用新技術、新設備、80米輥道窯兩條，160-1500噸壓力機3臺年產耐酸磚5萬砘，居國內耐酸磚廠家較高水平?！　≡摦a品廣泛應用于石油、化工、冶金、電力、化纖、造紙、制藥、化肥、食品、乳業、電鍍室以及塔、池、罐、槽等防腐工程，并在地下污水道和露天地面等工作場地都可發揮其耐腐蝕力。　　公司產品以優異的防腐性能，且耐壓、耐磨、易清洗、耐酸堿于一體。具有自然清新、質樸大方、高雅華貴，外型美觀等特點，是上述企業理想的選擇。并已出口多個國家，在國際市場上贏得了良好的口碑。吸水率達到令人難以置信的0.026%質量標準，是理想的工業專用產品。　　公司產品規格有　　150*150*15/20/30mm　　200*200*15/20/30mm　　300*300*15/20/30mm　　150*75*15/20/30mm　　250*300*15/20/30mm　　600*600*15/20mm　　230*113*65/50/40/30mm　　公司本著以市場為導向，以質量為根本，以誠信服務客戶的原則低成本競爭,高品質管理，完善的售后服務，力求向客戶提供合格的產品和服務。為社會的繁榮和發展做出貢獻。

發布時間：2023-03-08

  該產品經中國建筑材料檢測中心檢測質量合格，防靜電無毒害，綠色環保建材產品證書。質量指標符合國家GB/T8488-2008質量標準要求，該產品是以石英、長石、粘土為主要原料，經高溫氧化分解制成的耐腐蝕材料，具有耐酸度高，吸水率低，在常溫下不易氧化，不易被介質污染等性質，除氫氟酸及熱磷酸外，對濕氯鹽水，鹽酸、硫酸、硝酸等酸類及在常溫下的任何濃度的堿類，均有優良的抗腐耐磨作用。各項指標均高于該標準，該產品廣泛用于石油、化工、化肥、制藥、食品、造紙、發電、冶煉、化纖、電鍍室、化驗室、以及料倉、塔、池、罐、槽的防腐、耐磨、內襯，并在污水處理工程方面和露天地面等工作場地都發揮其耐磨、耐腐作用。

發布時間：2023-03-03
